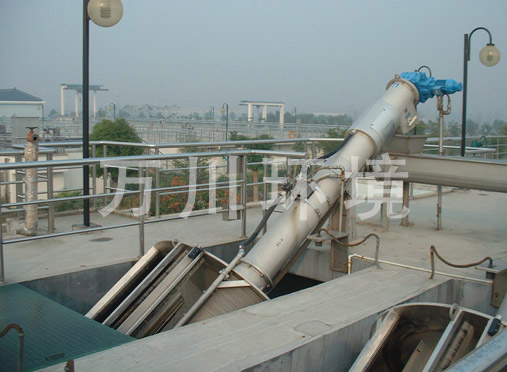

WXZG型转鼓式格栅除污机

用途:

该机用于市政污水及工业废水处理工程中,去除水中的漂浮物,其集拦污、除渣、螺旋提升,压榨脱水四种功能于一体,是一种新型高效的格栅除污机。

工作原理及构造:

主要由电动驱动装置、栅筛体、冲洗系统装置、集料斗、螺旋体、物料输送压榨筒、清洗筒及反冲洗装置及前、后支腿等部件组成。可安装在箱体内或直接安装在沟渠中,当污水从栅筐前进入后,滤渣被筛网截留;同时被覆盖在筛网上,形成一层过滤层,从而对滤渣产生了额外的细过滤作用。由于筛网造型特殊,布置形式合理,可保证滤渣只能被截留在筛网的内表面,而不会在筛缝中产生堵塞现象。由于滤渣逐步被截留,过滤面积逐渐减少这样造成栅前水位提高,当栅前水位达到设定值时,由液位计或时间继电器发出信号,这时电机开始启动,同时带动转臂及传输螺杆旋转,这时冲洗系统中电磁阀自动开启,自来水由冲洗管对筛网进行冲洗,由毛刷先将截留物刷入栅筛体中央的物料斗内(即边刷边冲洗);被刷和冲洗后落入物料斗内的截留物,由传输螺杆进行传输提升,同时压榨脱水,较后由出料口落入物料箱或输送机进行外运处理,被压榨脱水的滤渣固含量可达40%DS。

特点:

1、设计精巧,结构紧凑,集多功能于一体。

2、全部为不锈钢材料,工艺适应性极强,过滤面积大,水流损失小。

3、运转平稳,噪音低,能耗低,使用寿命长。

4. 清渣彻底,分离效率高,维护工作量少。

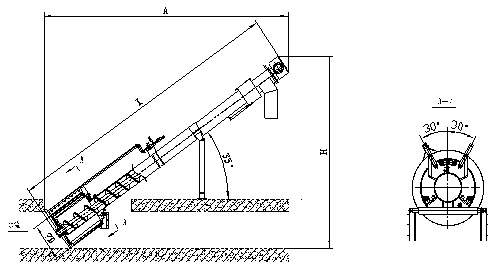

型号规格与主要技术参数表:

型号\ 参数
Model \ parameter
外形尺寸(mm)
Outline size
栅条间隙 (mm)
Grid clearance
过水流量(m3/h)
Flow of water
电机功率(KW)
Motor Power
L D
WXZG600 6000 600 20~50 125 1.1
WXZG800 6000 800 20~50 220 1.1
WXZG1000 7000 1000 20~50 370 1.5
WXZG1200 7000 1200 20~50 510 1.5
WXZG1400 8000 1400 20~50 730 1.5
WXZG1600 8000 1600 20~50 1010 2.2
WXZG1800 9000 1800 20~50 1340 2.2
WXZG2000 9000 2000 20~50 1600 2.2
WXZG2200 10000 2200 20~50 2000 2.2
WXZG2400 10000 2400 20~50 2400 3
WXZG2600 11000 2600 20~50 3000 3
WXZG3000 11000 3000 20~50 3700 3

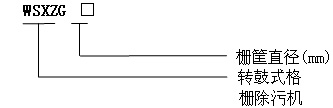

型号表示方式:
